萬林機械告訴您，山東管管自動焊設備具有怎樣的特性

文章作者：萬林機械發布時間：2019-12-27 15:38:54 瀏覽次數：0次

焊接跟蹤是實現山東管管自動焊接的前提，包括兩個方面：檢測管環位置以及焊槍校正(實現焊槍對焊接的實時跟蹤)。結果表明，閉環控制系統中傳感器和跟蹤執行器的精度是有效跟蹤焊縫的關鍵。

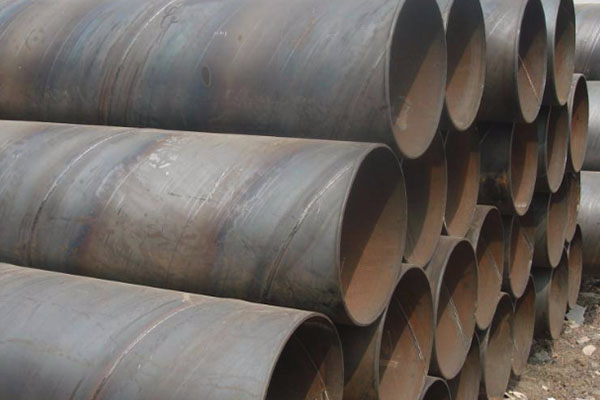

管管自動焊

焊接工藝應用環境惡劣，傳感器種類繁多，但光學傳感弧傳感器和聲傳感器可用于焊縫跟蹤。在理論上，弧長傳感器和弧光直接作為傳感信號應該是特別好的，因為它沒有添加任何簡單可靠的裝置，焊槍的靈活性和可達性好。但由于電弧漂移、磁吹、電弧收縮和擴散的干擾，這些傳感器的精度、抗干擾性和靈敏度不理想。另外，成形的這種傳感器例如擺動電弧傳感器、旋轉電弧傳感器的尺寸大，不利于應用于小型配管自動焊接設備。

聲傳感器的優點在于電弧焊接條件下對電弧、電場、磁場、煙霧等干擾不敏感，經久耐用，價格低廉。其缺點是，母材表面承載高聲波的介質對其影響要求很大，CO2焊接時CO2受其影響很大。

在“磁吸式球罐全位置焊接機器人”的開發中，使用光學CCD傳感器跟蹤焊接坡口平行線，為了避免電弧干涉，將傳感器放置在焊炬前部，克服傳感前誤差，能夠解決多層多道焊接的重復跟蹤精度。在整個位置的山東管管自動焊接設備中，考慮到管道周圍焊接車在柔性軌道上的正常運行，因此在焊炬擺動機構的同時，只采用安裝在左右調節機構上的CCD引導焊炬。

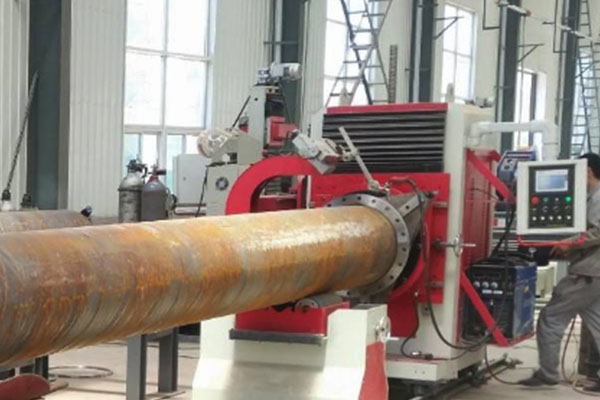

管管自動焊

CCD的追蹤對象為焊接槽的平行線，焊接槽的平行線簡單，拉伸筆與銷的距離等于擺動中間與CCD的距離。劃線時，扭轉兩者。將導銷放入焊接坡口，移動焊車，劃線筆在管道上繪制與焊接坡口始終平行的管道環的平行線。焊接時，旋轉兩者，CCD導向焊槍沿環焊接，完成配管焊接的自動化。

很多因素都在影響著焊接質量，所以如果想要提高山東管管自動焊設備的工作質量，就要提高自己的操作技巧了。在此建議用戶，可以參考上述內容充分了解設備，從而方便后期工作的開展。
